1. Khái niệm về trình điều khiển LED
LED là một thiết bị bán dẫn có đặc tính nhạy cảm, có đặc tính nhiệt độ âm, trong quá trình ứng dụng cần có điều kiện làm việc ổn định và bảo vệ, do đó nảy sinh khái niệm về trình điều khiển. Chức năng chính của trình điều khiển LED là chuyển đổi điện áp xoay chiều thành nguồn điện có dòng điện không đổi phù hợp với hoạt động của đèn LED, đảm bảo đèn LED có thể hoạt động ở dòng điện không đổi để phát huy hiệu suất tốt nhất.
2.Đặc điểm của trình điều khiển LED
Độ tin cậy cao:đặc biệt để lắp đặt ngoài trời hoặc ở độ cao và các loại đèn LED và đèn lồng khó bảo trì khác, công suất truyền động của nó phải có độ tin cậy cao để giảm bớt khó khăn và chi phí bảo trì.
Hiệu suất cao: Hiệu suất phát sáng của đèn LED giảm khi nhiệt độ tăng, do đó hiệu suất của nguồn điện truyền động có tác động quan trọng đến khả năng tản nhiệt và suy giảm ánh sáng của đèn LED. Công suất truyền động hiệu suất cao có thể giảm tổn thất năng lượng, giảm sinh nhiệt trong đèn và đèn lồng, điều này có lợi cho việc làm chậm quá trình hỏng đèn LED.
Hệ số công suất cao:hệ số công suất là yêu cầu công suất của lưới điện đối với phụ tải. Đối với nguồn điện ổ đĩa LED công suất cao, tương lai có thể có một số yêu cầu chỉ báo nhất định về hệ số công suất. Hệ số công suất cao có thể làm giảm ô nhiễm lưới điện, cải thiện tính ổn định của lưới điện.
Nhiều đầu ra dòng không đổi: nguồn điện này kết hợp linh hoạt, tất cả các lỗi LED đều không ảnh hưởng đến hoạt động của đèn LED khác, nhưng chi phí cao hơn một chút. Một cách khác là cung cấp điện trực tiếp không đổi, đèn LED nối tiếp hoặc hoạt động song song, chi phí thấp nhưng tính linh hoạt kém.
Bảo vệ đột biến: Khả năng chống đột biến của đèn LED kém, đặc biệt là khả năng chống điện áp ngược. Do đó, bộ nguồn điều khiển đèn LED cần có khả năng ngăn chặn sự xâm nhập đột ngột và bảo vệ đèn LED khỏi bị hư hỏng.
Chức năng bảo vệ:Ngoài chức năng bảo vệ thông thường, tốt nhất nên tăng phản hồi âm về nhiệt độ của đèn LED ở đầu ra dòng điện không đổi để tránh nhiệt độ đèn LED quá cao.
Sự bảo vệ:đối với đèn và đèn lồng ngoài loại lắp đặt nguồn điện điều khiển LED, cấu trúc của nó phải chống thấm nước, chống ẩm, vỏ phải có khả năng chống lại ánh sáng mặt trời.
3.Loại trình điều khiển LED
Theo các ứng dụng và nhu cầu khác nhau, loại trình điều khiển LED chủ yếu bao gồm:
Trình điều khiển nguồn dòng không đổi: loại trình điều khiển này có thể đảm bảo rằng điện áp ở cả hai đầu của đèn LED luôn được giữ trong một phạm vi nhất định, để đảm bảo đèn LED hoạt động ổn định.
Trình điều khiển nguồn điện áp không đổi: mặc dù trình điều khiển nguồn điện áp không đổi cũng có thể được sử dụng cho ổ đĩa LED, nhưng do đặc tính ánh sáng của đèn LED thường được mô tả như một chức năng của dòng điện, thay vì chức năng của điện áp nên trình điều khiển nguồn dòng không đổi thường được sử dụng hơn.
Trình điều khiển mờ: loại trình điều khiển này có thể thay đổi độ sáng của đèn LED bằng cách điều chỉnh điện áp đầu vào để thực hiện điều khiển thông minh của đèn LED và đèn lồng.
Trình điều khiển nguồn điện chuyển mạch: loại trình điều khiển này chủ yếu được sử dụng để chuyển đổi nguồn AC thành nguồn DC, để cung cấp nguồn DC ổn định cho đèn LED hoặc nguồn điện LED.

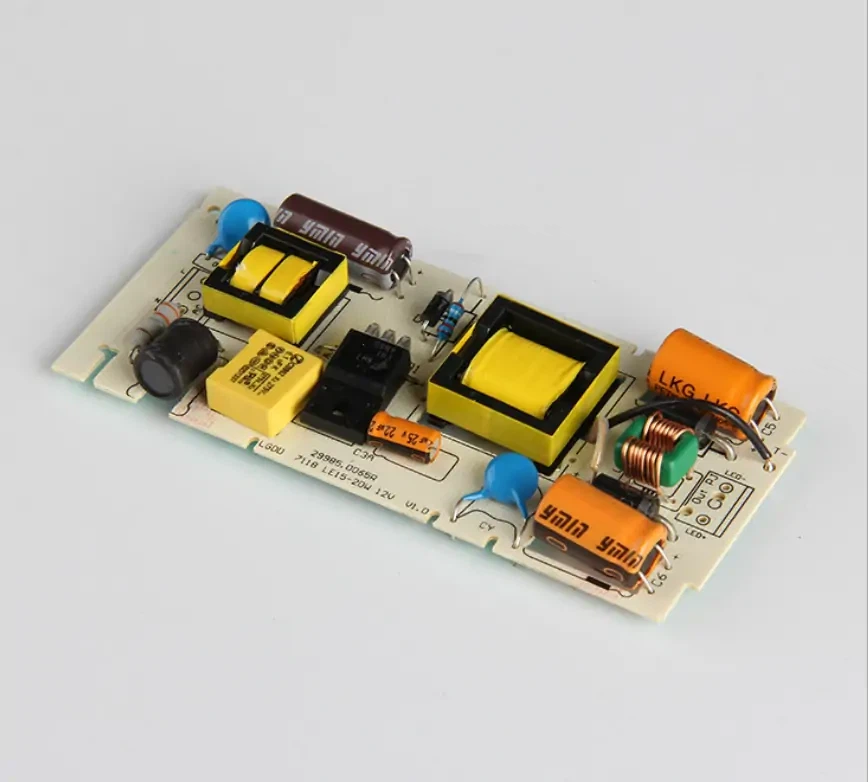

4. Nguyên lý mạch của trình điều khiển LED
Chức năng chính của mạch điều khiển LED là chuyển đổi điện áp xoay chiều thành nguồn điện không đổi. Trong thực tế, có nhiều nguyên tắc mạch khác nhau để đạt được chức năng này, chẳng hạn như mạch điện trở, mạch flyback cách ly, chương trình cạnh gốc. Các mạch này có những ưu điểm và nhược điểm riêng và cần được lựa chọn theo các tình huống và nhu cầu ứng dụng cụ thể.
5. Ứng dụng của trình điều khiển LED
Trình điều khiển LED được sử dụng rộng rãi trong chiếu sáng, hiển thị, chiếu sáng ô tô, đèn nền TV và các lĩnh vực khác. Với sự tiến bộ không ngừng của công nghệ LED và giảm chi phí, phạm vi ứng dụng của trình điều khiển LED cũng ngày càng mở rộng.
Tóm lại, trình điều khiển LED là một phần quan trọng của ứng dụng LED, hiệu suất và chất lượng của nó có tác động quan trọng đến hiệu ứng phát sáng và tuổi thọ của đèn LED. Do đó, khi lựa chọn và thiết kế trình điều khiển LED, cần xem xét toàn diện các đặc điểm, loại, nguyên lý mạch và lĩnh vực ứng dụng của nó.
